在精密制造與新材料技術飛速發展的今天，氟素離型膜憑借其獨特的性能優勢，正逐步成為半導體、新能源、5G通信等高端產業的核心輔材。與普通離型膜相比，它更像一位“全能型選手”——耐高溫、抗腐蝕、超潔凈，為復雜工藝提供可靠保障。本文將深入解析氟素離型膜的技術亮點、應用場景及行業價值，揭開這一材料為何備受高端制造青睞的奧秘。

氟素離型膜：定義與核心特性

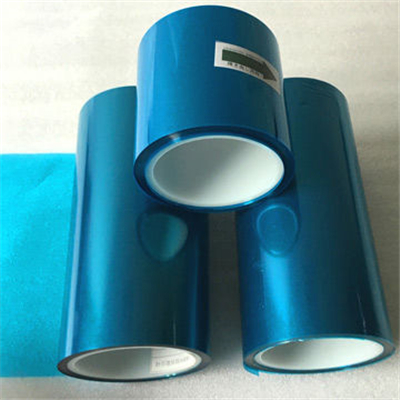

氟素離型膜（Fluorinated Release Film）是一種在基膜（如PET、PI）表面涂覆氟系離型劑的功能性薄膜。與傳統硅油離型膜不同，其離型劑以氟碳化合物為核心成分，賦予材料以下不可替代的優勢：

1. 極端環境耐受性

   • 耐高溫：可長期承受-200°C至300°C的溫度波動，適用于高溫壓合、固化工藝（如PCB壓合、芯片封裝）。

   • 耐化學腐蝕：抵抗強酸、強堿、有機溶劑侵蝕，在電鍍、蝕刻等場景中表現優異。

2. 超低表面能
   氟素涂層的表面能極低（通?！?8 dyn/cm），剝離后幾乎無殘留，尤其適合高精度光學膠（OCA）、石墨烯薄膜等敏感材料的轉移。

3. 高潔凈度與穩定性
   生產環境達百級潔凈標準，無硅遷移風險，避免污染電子元件或光學器件，保障產品良率。

氟素離型膜 vs 普通離型膜：為何選擇前者？

行業痛點解決方案示例：

• 5G高頻基板壓合：氟素離型膜在高溫下保持平整，避免銅箔線路變形。

• 柔性OLED屏幕貼合：超低剝離力防止微米級OCA膠層損傷。

氟素離型膜的四大高價值應用

1. 半導體與集成電路

• 晶圓切割：作為臨時鍵合膜，保護晶圓在切割、研磨過程中免受機械應力破壞。

• 芯片封裝：在Flip-Chip工藝中隔離焊球與載體，確保引腳精準對接。

2. 新能源與鋰電池

• 動力電池極片：用于涂布工序，耐受電極漿料的強腐蝕性，提升涂布均勻性。

• 固態電池研發：配合硫化物電解質，避免界面反應導致的性能衰減。

3. 5G通信與電子材料

• 高頻覆銅板（CCL）：在PTFE基板壓合中提供穩定離型力，減少介電損耗。

• LCP天線薄膜：確保高頻信號傳輸?shù)耐暾?，滿足毫米波技術要求。

4. 航天與軍工

• 碳纖維復合材料：在高溫固化中隔離預浸料，實現無缺陷層壓結構。

• 耐極端環境部件：用于衛星、火箭中精密儀器的臨時防護。

如何科學選擇氟素離型膜？

選擇適配的氟素離型膜需重點關注以下參數：

1. 基材類型：

   • PET基：高性價比，適用于常規高溫場景（≤200°C）。

   • PI基（聚酰亞胺）：超耐高溫（＞300°C），適合航空航天領域。

2. 離型力范圍：

   • 超輕剝離力（0.01-0.1 N/cm）：光學膠、石墨烯轉移。

   • 中高剝離力（0.5-2 N/cm）：PCB壓合、復合材料成型。

3. 功能性需求：

   • 抗靜電涂層：防止電子元件吸附粉塵。

   • 雙面離型設計：簡化多層復合工藝步驟。

未來趨勢：氟素離型膜的創新方向

1. 超薄化與柔性化
   厚度向3μm以下突破，適配柔性折疊屏、可穿戴設備等新興需求。

2. 綠色制造
   開發水性氟素涂層工藝，減少VOC排放；探索生物基氟碳化合物，降低環境負擔。

3. 智能化檢測
   集成納米級傳感器，實時監控離型膜表面狀態，預警涂層失效風險。

結語

氟素離型膜雖不直接出現在終端產品中，卻是高端制造業提質增效的“隱形功臣”。從提升芯片良率到保障5G信號穩定性，從延長鋰電池壽命到助力航天材料突破，其價值正隨技術升級持續放大。

對于企業而言，選擇與工藝高度匹配的氟素離型膜，是突破制造瓶頸、搶占技術高地的關鍵一步。隨著新材料與智能化技術的融合，這一領域或將催生更多顛覆性創新——誰能率先掌握核心，誰就能在高端制造賽道中贏得先機。
